География и инфраструктура оказания услуг

Где и на чём I4B оказывает услуги: география присутствия, площадки в Москве и резервирование

I4B оказывает услуги на собственной инфраструктуре в России и по партнёрской модели в Евросоюзе. Ниже — география присутствия, расположение площадок в Москве и принципы резервирования на каждом уровне.

География присутствия

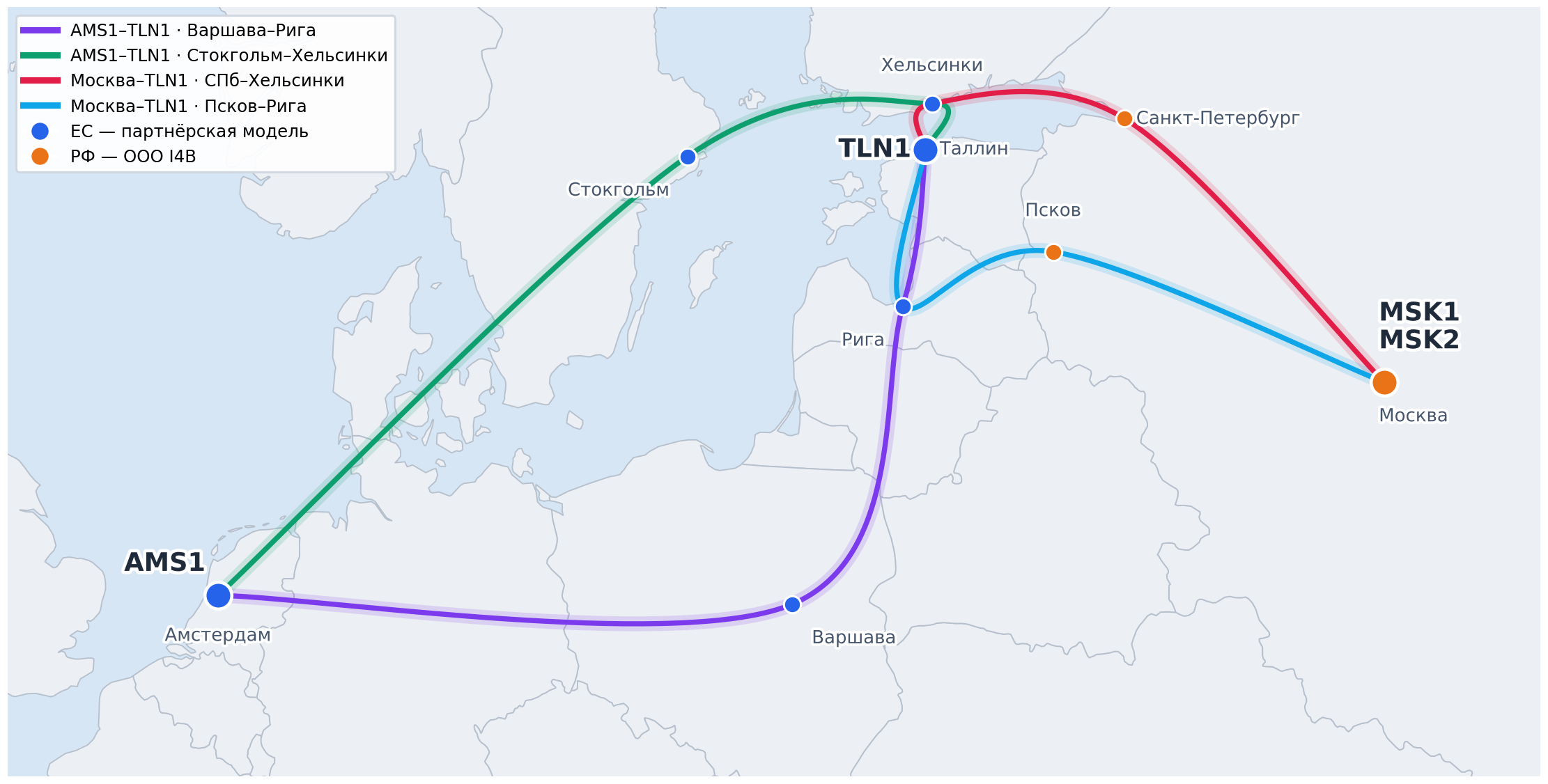

Карта присутствия I4B в Европе: площадки AMS1, TLN1, MSK1, MSK2 и маршруты связи

В России услуги оказываются от лица ООО «Инфраструктура для бизнеса» — площадки MSK1 и MSK2 в Москве. В Евросоюзе услуги предоставляются по партнёрской модели — площадки AMS1 (Амстердам) и TLN1 (Таллин). Между AMS1 и TLN1 организованы два независимых маршрута связи: через Варшаву и через Стокгольм с заходом в Таллин из Хельсинки.

Площадки в Москве

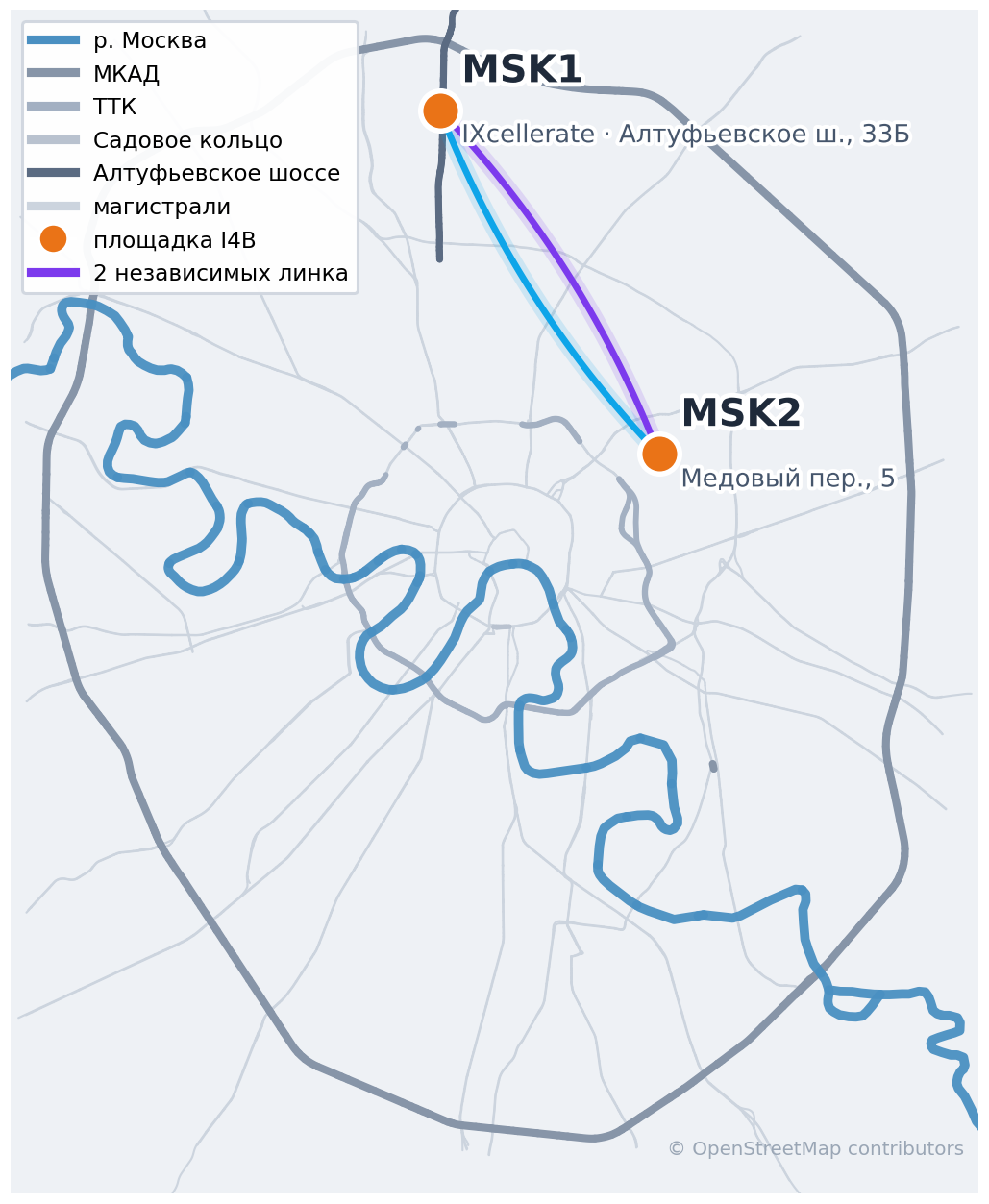

Карта Москвы: МКАД, Москва-река, магистрали, площадки MSK1 (IXcellerate, Алтуфьевское ш. 33Б) и MSK2 (Медовый пер. 5) с двумя линками

Обе московские площадки расположены внутри МКАД: MSK1 — дата-центр IXcellerate (Алтуфьевское шоссе, 33Б), MSK2 — Медовый переулок, 5. Между площадками организованы два независимых канала связи для резервирования и распределения нагрузки.

Резервирование на каждом уровне

Услуги I4B построены на трёхуровневой инфраструктуре. На каждом уровне ключевые компоненты задублированы, а сервер подключён избыточно по сети, хранилищу и питанию. Отказ любого отдельного элемента не приводит к остановке услуги.

Все продуктовые услуги — приватные и публичные облака, выделенные серверы, Managed Kubernetes, объектное хранилище — в конечном счёте работают на уровне серверов и СХД и наследуют его резервирование.

1 · ТЕЛЕКОМ 2 · СЕРВЕРЫ И СХД 3 · ИНФРАСТРУКТУРА ДАТА-ЦЕНТРА 10GE внешн. 32Gb FC 25GE внутр. mgmt питание Внешние uplinks ×2 (резерв) Граничный роутер 1 Граничный роутер 2 Коммутаторвнешней сети 1 Коммутаторвнешней сети 2 2×10GE 2×32Gb FC 2×25GE 1×mgmt 2×питание СХД FC-коммутатор 1 FC-коммутатор 2 Коммут. внутр. сети 1 Коммут. внутр. сети 2 Коммутатор management Сервер · 2U i4b PSU 1 PSU 2 PDU A · стойка PDU B · стойка Электроснабжение 2N · ИБП · ДГУ Дата-центр Tier III Охлаждение N+1 Мониторинг 24/7 Физ. безопасность · carrier-neutral

1. Телеком

Внешняя связность построена без единой точки отказа: зарезервированные внешние каналы (uplinks) приходят в два граничных маршрутизатора, которые, в свою очередь, подключены к двум зарезервированным коммутаторам внешней сети. Дата-центр carrier-neutral — доступны независимые операторы связи.

  • зарезервированные внешние uplinks;
  • два граничных маршрутизатора (резерв);
  • два коммутатора внешней сети (резерв).

2. Серверы и СХД

Это базовый уровень, на котором работают все услуги I4B. Каждый сервер подключается избыточно по всем направлениям — сеть, хранилище и питание задублированы и разведены по разным устройствам:

  • 2 × 10GE — в два разных коммутатора внешней сети;
  • 2 × 32Gb FC — в два разных коммутатора FC SAN (доступ к системе хранения данных);
  • 2 × 25GE — в два разных коммутатора внутренней сети;
  • 1 × подключение к коммутатору management (управление);
  • 2 × ввода питания в разные PDU в стойке.

3. Инфраструктура дата-центра

Оборудование размещено в коммерческом дата-центре уровня Tier III. Это обеспечивает базовую отказоустойчивость инженерных систем:

  • электропитание по схеме 2N (два независимых луча, ИБП, дизель-генераторы) — два ввода в стоечные PDU;
  • охлаждение по схеме N+1;
  • круглосуточный мониторинг и физическая безопасность;
  • возможность обслуживания инженерных систем без остановки оборудования.

Параметры уровня обслуживания — на странице SLA.
